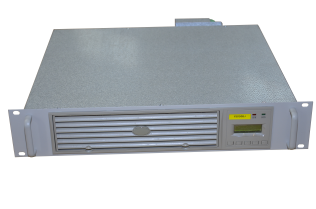

Y3000(5000)DJ(BJ)系列電力用高頻逆變器秉承模塊化設計理念，采用DSP數字控制技術、高頻軟開關技術，效率高、可靠性高；采用自主均流技術，即模塊的并聯無需依賴任何其他公共部分（如系統監控等），實現了無主并聯，由并聯模塊組成的系統完全實現了嚴格意義上的無單點故障，并聯模塊還可組成高可靠性的N+1供電系統
功能及特點:
?全數字化控制：
采用TI的DSP控制機器TMS320F2808，負責整個模塊的控制、切換、并聯算法處理和故障處理，一致性好、抗干擾能力強；
?軟開關技術：
DC/DC變換采用LLC諧振軟開關技術，效率大于90%；
?輸入與輸出電器隔離：
直流輸入與交流輸入完全電器隔離，無需外接隔離變壓器即可滿足綜合電源設計中對電力逆變器的要求；
?小于4mS切換時間：
采用**的控制算法，模塊內置快速切換開關，交流旁路到逆變輸出的切換時間小于4mS，逆變到旁路實現無間斷切換；
?自主均流技術：
采用自主均流技術，自動均分負載，模塊間自動完成負荷電流均分；
?支持帶電熱拔插：
采用綜合輸入輸出插座，支持帶電熱拔插，安裝、維護方便靈活；
?工作電壓范圍寬：
220V直流輸入工作范圍為198～286VDC，110V直流輸入工作范圍為95～150VDC，適應能力強；
?風扇控制：
散熱風扇采用溫度和輸出功率的聯合調速模式，溫度低于50℃和輕載時，風機低速運轉，噪聲很低；輸出帶重載或溫度高于50℃后，風機線性調速運轉，噪音小，風扇壽命長；
?中英文雙語操作：
內置中英文兩種語言，用戶可自行選用，靈活方便，通用性強。
主要技術指標表:
項目 | 技術指標 | |||
模塊型號 | Y2000DJ | Y3000DJ | Y5000DJ | |
較大并聯模塊數量 | 16個（允許分相） | |||
模塊額定輸出功率 | 2KVA | 3KVA | 5KVA | |
直流輸入 | 額定電壓 | 220VDC/110VDC | 220VDC | |
電壓允許范圍 | 198～286VDC/98～143VDC | 198～286VDC | ||
旁路輸入 | 交流輸入電壓 | 220VAC±15% | ||
交流輸入頻率 | 45～65Hz | |||
切換時間 | 旁路到逆變輸出 | ≤4mS | ||
逆變輸出到旁路 | 0mS | |||
交流輸出 | 額定電壓 | 220VAC | ||
額定頻率 | 50Hz | |||
工作測試 | 旁路優先 | |||
功率因數 | 0.8滯后 | |||
負載調整率 | ＜2.0% | |||
頻率精度 | ＜0.1% | |||
峰值因數 | 3:1 | |||
波形失真度 | 阻性滿載＜3%，非線性滿載＜5% | |||
效率 | ＞90% | |||
并聯不均流度 | ＜5%額定電流值 | |||
逆變過載能力 | 負載電流＜105%，連續工作 負載電流105～125%，持續10min 負載電流125～155%，持續1min 負載電流＞155%，60mS關機 | |||
旁路過載能力 | 負載電流＜125%，連續工作 負載電流125～150%，持續10min 負載電流150～175%，持續1min 負載電流＞175%，60mS關機 | |||
保護功能 | 輸入欠/過壓保護，可自恢復； 輸出過載保護，可自恢復； 輸出短路保護，短路時間在3S內可自恢復，超過3S不可自恢復； 過溫保護，可自恢復。 | |||
485通訊規約 | MODBUS(默認) | |||
干接點 | 常開或常閉點可選 | |||
